陶瓷内衬复合管详细介绍

金亿冠尚品优选    2011-02-20    324

  陶瓷内衬复合钢管是国家“八六三”计划由北京科技大学研制成功,在我公司进行了科技中试并率先实现了产业化生产,是具有国际先进水平的复合新材料。陶瓷内衬复合钢管从内到外由陶瓷屋、过渡层和钢管层组成。陶瓷屋是由2600℃以上的熔融氧化铝在离心力的作用下,均匀复合在钢管内壁后凝固形成的致密、光滑与钢管牢固地结合在一起。
              陶瓷内衬复合钢管具有优异的耐磨、耐热、抗机械和热冲击性能,容易焊接和安装,特别适用于磨损、冲刷严重的物料输送场合,如燃煤发电、冶金、煤炭、矿山、地质等行业的物料管道输送。据电力、煤炭、冶金等工业部门多年的使用情况,与普通无缝钢管相比,陶瓷内衬复合钢管的使用寿命成十倍地增长,可以替代、合金管,有机材料衬管等,是一种理想的高耐磨、耐高温管道。
              该产品于九四年分别通过了冶金部和电力部的成果和产品鉴定(冶金部93冶科成鉴字372号、电力部94电产鉴字30号)。是国家“863”高技术新材料专家委员会重点支持和推广项目,并被国家科委列入九五年国家级火炬计划。

一、性能

           表一:陶瓷内衬复合钢管耐磨性


喷砂对比试验(siC砂)30%siO2泥浆冲刷对比试验
材料体积减少材料体积损失
97%氧化铝管0.002545号钢25
陶瓷内衬复合钢管0.0022陶瓷内衬复合钢管3
表二:陶瓷内衬复合钢管耐酸度(按耐酸陶瓷标准ZBG94003-86)
材料10%HCL+10%H2SO4+10%HN03在90℃加热5小时
耐酸陶瓷80%
陶瓷内衬复合钢管96-98%
表三:陶瓷内衬复合钢管耐腐蚀性(按不锈钢测试标准)  温度20℃
材料10%HCL(g/m2h)

10%H2SO4(g/m2h)

30%醋酸(g/m2h)30%NaOH(g/m2h)
不锈钢1Cr18Ni9T10.1-13-40.10.1
陶瓷内衬复合钢管0.08-0.10.1470.0280
表四:陶瓷内衬复合钢管的物理机械性能
项目数据
           材料
强度
           HV
           kg/mrn2
压溃强度MPa表面质陶瓷层密度g/cm3抗压剪切强度(层间结合强度)MPa抗机械冲击(机械能50J点接触管体陶瓷产生裂纹时冲击次数)抗热震性(加热淬水三次陶瓷层出现裂纹的温度
碳钢管149411
陶瓷内衬复合钢管1100-1400300-350光滑3.85-3.915-2015900

二、产品特点

1、耐磨性好
              陶瓷内衬复合钢管内层为刚玉陶瓷,莫氏硬度在9.0以上,相当于HRC90以上,因此对电力、煤炭、矿山所输送的任何介质均有高耐磨性。

2、运行阻力损失小
              陶瓷内衬复合钢管经权威单位进行输灰阻力特性测试,结果如下:


对比管材绝对粗造度(△)相对粗造度(△/D)清水阻力系数
水力输送气力输送水力输送气力输送
普通管材0.1191.27.935×10-41.343×10-30.0195
陶瓷内衬复合钢管0.01180.1957.935×10-41.34×10-30.0193


3、工程造价低
           陶瓷内衬复合钢管因重量轻,使用寿命提高,从而使支吊架费用,搬运费用减少,陶瓷复合钢管的工程总造价与铸石管相当,与耐磨钢管相比工程造价下降20-30%。
           4、耐温性能好
           陶瓷内衬复合钢管能在-50℃~+900℃温度范围内长期正常运行,材料线膨张系数6~8×10-6/℃。
           5、安装施工方便
           产品重量轻,与同内径的其它管材相比,可节约钢材20-30%,且具有耐热与耐机械冲击等良好的综合性能,可采用焊接、法兰、快速等连接方式,施工安装方便,可减少安装费用。

三、运输及安装注意事项

           1、陶瓷同衬复合管其硬度高,韧性好,但在搬运、安装过程中要轻搬轻放,避免严惩碰撞,特别是要避免金属器械直接接触或撞击端面陶瓷层。
           2、弯管安装具有方向性,安装弯管时,弯管表面箭头指示方向须与输送介质流动方向一致,其弯管较长一端为出口方向。
           3、安装管道时,管道与管道中心线要对正,高低要调平,确保两端面对接准确。两端面错位置要控制在1.0毫米以内。
           4、采用柔性管道连接安装管道时,柔性管接套内两端插入长度要调整对称,由于复合管热膨胀系数约为钢的1/3左右,因此伸缩间隙可减少至3~5mm。
           5、采用法兰连接时,其法兰端面须与复合管端面平齐。
           6、由于复合管焊接性能优良,因此管道连接方式变可采用焊接方式进行,但在焊接时,其坡口采用45°-60°"V"型坡边P为2-4mm,不留间隙,宜采用小电流断续焊接。

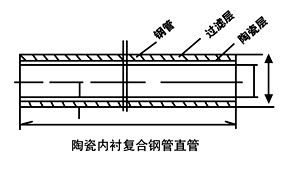

四、产品规格

序号
钢管直径mm
钢管壁厚mm
总壁厚mm
理论重量kg/m
1
68
6
9
12.17
8
11
14.61
9
12
15.75
2
89
6
9
16.47
8
11
19.94
9
12
21.60
3
95
6
9
17.69
8
11
21.46
9
12
23.27
4
102
8
11
23.24
9
12
25.22
10
13
27.15
5
108
8
11
24.76
9
12
26.89
10
13
28.97
6
114
8
11
26.28
9
12
28.56
10
13
30.79
7
121
8
11
28.06
9
12
30.51
10
13
32.91
8
127
8
11
29.58
9
12
32.18
10
13
37.73
9
133
8
11
31.11
9
12
33.85
10
13
36.55
10
146
8
11
34.41
9
12
37.47
10
13
40.49
11
159
8
11
37.71
9
12.5
42.36
10
14
46.92
12
168
8
11
39.99
9
12.5
44.95
10
14
49.82
13
180
8
11
43.04
9
12.5
48.41
10
14
53.68
14
194
8
11
46.59
9
12.5
52.44
10
14
58.19
15
219
9
12
57.80
10
13.5
64.44
11
14.5
69.19
16
245
9
12
65.05
10
13.5
72.56
12
16
85.31
17
273
9
12
72.84
10
13.5
81.32
12
16
95.71
13
299
9
12
80.08
10
18.5
89.44
12
16
105.36
19
325
9
12
87.32
10
13.5
97.57
12
16
115.02
20
377
12
16
134.33
14
18
151.34
21
402
12
16
143.61
14
18
161.85
22
426
12
16
152.52
14
18
171.95
23
488
12
16
172.57
14
18
194.66



24
500
12
16
180.00
14
18
203.07



25
530
12
15
191.37
14
18
215.69
16
20
240.05
26
630
12
16
228.27
14
18
257.76
16
20
287.05
27
720
12
16
261.19
14
18
295.61
16
20
329.34
28
835
12
16
304.39
14
18
343.99
16
20
383.39
29
920
12
16
335.95
14
18
379.74
16
20
423.34
30
1020
14
18
421.81
16
20
470.33
18
22
518.66
31
1120
14
18
463.87
16
20
517.33
18
22
570.59
32
1220
14
18
505.93
16
20
564.32
18
22
622.52
33
1320
14
18
548.00
16
20
611.32
18
22
674.44
34
1420
14
18
590.06
16
20
658.32
18
22
726.37
35
1500
14
18
623.71
16
20
659.91
18
22
767.91
注:1、本表钢管规格参用标准GB8163-87,材质为10#、20#
             2、表中公称通径为本公司产品实际通径尺寸,供选用者参考
             3、其余规格根据用户要求生产
             4、陶瓷层厚度通常为2.5-6mm

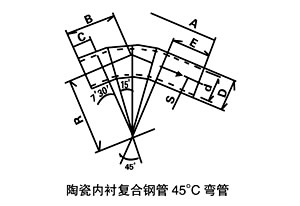

序号钢管直径mm壁厚mm总壁厚mm半径mm出口长度mm进口长度mm加长mm理论重量
CE
1686935044529515003008.82
81110.59
91211.42
2896945048633615030013.23
81116.02
91214.35
3956945048633615030014.21
81117.24
91218.70
410281150050735715030019.25
91221.25
101322.88
510881150050735715030020.87
91222.66
101324.41
611481155052837815030023.18
91225.19
101327.16
712181160054939915030025.86
91228.11
101330.32
812781160054939915030027.25
91229.65
101331.99
913381165056941915030029.88
91232.51
101335.11
1014681170059044015030034.40
91237.46
101340.48
1115981175061146115030039.18
912.544.01
101448.75
1216881180063148115030043.12
912.548.47
101453.72
1318081190067352315030049.79
912.556.00
101462.10
1419481190067352315030053.90
912.560.67
101467.32
15219912100081461420040079.96
1013.589.15
1114.595.75
16245912110085665620040095.23
1013.5106.22
1216124.89
172739121200897697200400112.35
1013.5125.43
1216147.65
182999121300938738200400129.81
1013.5144.98
1216170.79
1932591213001038788250500154.65
1013.5172.80
1216203.70
20377121614001080830250500248.45
1418279.91
21402121614001080830250500265.62
1418299.35
22426121615001121871250500294.07
1418331.54
23480121615001121871250500332.73
1418375.32
24500121616001163913250500361.20
1418407.49
25530121616001163913250500383.88
1418432.67
1620484.54
266301216190012871037250500511.84
1418577.96
1620643.64
277201216190012871037250500586.78
1418662.83
1620738.47
288351216190012871037250500682.52
1418771.32
1620859.66
299201216200014281128300600830.07
1418938.26
16201045.99
30102014182000142811283006001042.21
16201162.09
18221281.51
31112014182240152812283006001233.56
16201375.73
18221517.36
32122014182440161113113006001424.89
16201589.33
18221753.25
33132014182640169413943006001629.45
16201817.73
18222005.41
34142014182840177614763006001847.20
16202060.89
18222273.92
35150014183000184315433006002030.92
16202266.02
18222500.46
注:1、图中箭头所指方向为出口方向,以下同
             2、弯曲半径通常为钢管直径的1.5-5倍以下同
             3、其余规格可根据用户要求生产
             4、连接方式采用焊接、法兰连接、柔性管接头连接
序号钢管直径mm壁厚mm总壁厚mm半径mm出口长度mm进口长度mm加长mm理论重量kg/m
CE
1686935065050015030012.16
81114.61
91215.75
2896945075060015030019.05
81123.07
91224.99
39561145075060015030020.46
81224.83
91226.92
410281150080065015030028.71
91231.16
101333.54
510881150080065015030030.59
91233.22
101335.79
611481155085070015030034.53
91237.53
101340.46
712181160090075015030039.07
91242.48
101345.83
812781160090075015030041.19
91244.81
101348.36
913381165095080015030045.76
91249.79
101353.77
10146811700100085015030053.32
91258.06
101362.74
11159811750105090015030061.40
912.568.97
101476.39
12168811800110095015030068.25
912.576.71
101485.02
131808119001200105015030080.21
912.590.22
1014100.04
141948119001200105015030086.63
912.597.73
1014108.45
15219912100014001200200400125.47
1013.5139.89
1114.5150.20
162459121100856656200400151.43
1013.5168.91
1216198.59
172739121200897697200400181.00
1013.5202.08
1216237.84
18299912130017001500200400211.57
1013.5236.30
1216278.36
19325912130017001500250500243.80
1013.5257.78
1213303.89
203771216140019001650250500396.15
1418446.32
214021216140019001650250500423.52
1418477.31
224261216150020001750250500534.11
1418536.04
234801216150020001750250500604.65
1418587.39
245001216160021001850250500662.67
1418624.23
255301216160021001850250500703.58
1418783.04
1620852.48
266301216190024002150250500962.61
14181071.99
1620977.28
2772012161900240021502505001103.96
14181229.22
16201136.75
2883512161900240021502505001284.64
14181431.77
16201357.77
2992012162000260023003006001357.77
14181534.75
16201710.97
30102014182000260023003006001704.78
16201900.88
18222096.21
31112014182240260023003006001874.77
16202090.84
18222306.09
32122014182440304027403006002394.44
16202670.78
18222946.23
33132014182640324024003006002765.70
16203085.27
18223403.83
34142014182840344034003006003163.35
16203529.29
18223894.11
35150014183000860033003006003500.50
16203950.72
18224309.81
注:1、图中箭头所指方向为出口方向,以下同
             2、弯曲半径通常为钢管直径的1.5-5倍以下同
             3、其余规格可根据用户要求生产
             4、连接方式采用焊接、法兰连接、柔性管接头连接
